Сдвижной люк крыши с электроприводом

Также непрерывно увеличивается и процент автомобилей, оснащаемых сдвижным люком крыши (подъемно-сдвижной люк, съемно-сдвижной люк). Среди них все большее распространение получают сдвижные люки с электроприводом. На данный момент различные автомобили оснащаются только сдвижными люками крыши с электроприводом.

Управление электроприводом сдвижного люка крыши очень схоже с электрическим управлением стеклоподъемниками и часто запитывается также от реле стеклоподъемников. Используемый электродвигатель постоянного тока с левым/правым ходом соответствует по существу электродвигателям, которые используются для стеклоподъемников. Только здесь практически всегда необходимо дополнительное управление посредством датчика положения (микровыключателя или датчика Холла), которые частично также используются в электрических стеклоподъемниках. «Упор в блок» в конечных положениях, например, при поднятии, нежелательно по причине конструкции сдвижного люка крыши.

Рисунок. Механизм сдвижного люка крыши с приводным двигателем

На рисунке показано расположение приводного двигателя и контакта ведущей шестерни в пазах люка крыши.

Рисунок. Приводной момент с тремя микровыключателями в нулевом положении

На рисунке представлен приводной двигатель сдвижного люка крыши с тремя микровыключателями в нулевом положении, то есть «сдвижной люк закрыт». В зависимости от производителя и конструкции существуют приводные двигатели только с двумя, минимум с одним микровыключателем. При необходимости установка нового электродвигателя должна выполняться в нулевом положении. Для этого следует закрыть сдвижной люк крыши и привести электродвигатель перед установкой в это положение (выключатель также установите в нулевое положение).

Вместо микровыключателя (ей) может (гут) использоваться датчики Холла, которые сообщают блоку управления о положении сдвижного люка крыши, который, как показано на рисунке, может быть также соединен с электродвигателем. Каждое отверстие в магнитном позиционном колесе при одном обороте создает сигнал датчика Холла.

Рисунок. Электродвигатель сдвижного люка крыши с встроенным блоком управления и датчиками Холла

Таким образом, блок управления благодаря двум датчикам Холла и их сигналам определяет точное положение люка крыши. Посредством такого рода обратной связи позиционирования и при помощи блока управления сдвижной люк крыши может быть приведен в положение, предварительно выбранное потенциометром.

В целях безопасности для вышеуказанной автоматики предварительного выбора, а также для автоматического процесса закрывания в целом, должна быть активизирована так называемая функция защиты от защемления, то есть во время закрывания сдвижного люка крыши электроника распознает повышенное сопротивление (повышенное потребление тока или посредством контактных колодок), а электродвигатель начинает кратковременное вращение в обратном направлении. Эта функция защиты от защемления может быть отключена при продолжительном нажатии выключателя или посредством нескольких нажатий для обеспечения закрывания люка крыши в случае тяжелого хода рабочего механизма.

Источник

Как работает люк с электроприводом?

Ручное управление

Автомобильный люк с электроприводом работает с помощью кнопки или переключателя изнутри автомобиля. Обычно управление люком в крыше с электроприводом находится либо на приборной панели автомобиля, либо на центральной консоли. Управление люком в крыше с электроприводом используется для открытия или закрытия люка в крыше.

Электропривод люка с электроприводом

Люк с электроприводом, наряду со всеми остальными аксессуарами автомобиля, приводится в действие электрической энергией, питаемой от аккумулятора автомобиля. Небольшая сеть электрических проводов передает электрический ток непосредственно на переключатель люка в крыше, который, в свою очередь, контролирует поток тока, который позволяет люку открываться или закрываться.

Мощность мотора люка

Небольшая моторизованная часть – это то, что механически открывает и закрывает люк с электроприводом. К самому люку крыши прикреплены маленькие стержни, которые, в свою очередь, прикреплены к двигателю люка на противоположном конце. Когда двигатель люка в крыше активирован, он вращается, что, в свою очередь, толкает или втягивает тяги, соединенные с люком в крыше. Это то, что позволяет люку открываться или закрываться.

Ремонт люка с электроприводом/Запчасти

Люк с электроприводом – это автономное устройство, которое не требует установленного графика обслуживания. Однако могут возникнуть проблемы с двигателем люка, электропроводкой или самим люком. Запасные части можно приобрести в магазине автозапчастей или на складе автосалона.

Источник

Как сделать люк в подвал с электроприводом?

Для того чтобы люком в подвал было удобно пользоваться, их оснащают системами плавного открытия и закрытия, а также устройством для фиксации крышки.

Это становится особенно важным в домах, где есть дети или животные. Надежным способом ограничения доступа к спуску в подполье становится электропривод для люка в подвал.

Он делает из конструкции практически сейф. Обустройство такой системы зависит от особенностей исполнения крышки для люка, а также от самого механизма.

Материалами для люка служат как дерево, так и металл. Выбор производится в соответствии с дизайном помещения в доме. Даже если сделаны отделочные работы и люк монтируется под плитку, главное — материалы основания.

В деревянном доме напольный люк делается из фанеры, досок и брусьев. Листы вырезают по размерам, указанным в чертежах, детали строгают и обрабатывают олифой, пропитывают антисептическим раствором.

Это обеспечит защиту от плесени и грибка, поскольку для погреба и подвальных помещений характерен слишком влажный воздух, негативно влияющий на деревянные элементы. Все виды обработки дерева должны производиться за несколько дней до монтажа, чтобы поверхности успели как следует просохнуть.

Люк в подвал с электроприводом может быть как выдвижным, так и откидным.

Выдвижной электропривод

Для обустройства выдвижного электропривода нужно подготовить:

Электромотор, дюралевую трубу, сталь листами по 5 мм толщиной, стержни из стали, болгарку, аппарат для сварки (дуговой), тумблер на 2 или 3 кнопки, розетку или питание от электрической сети, в электрическом кабеле.

Этот вариант обустройства наименее дорогой и оптимален для люков внутри дома. Механизм крепят на крышку, которая уже подготовлена к использованию. Особенность такого устройства в том, что крышка будет открываться менее чем на 90 градусов, иначе механизм может заклинить из-за отсутствия обратного хода.

Для защиты мотора и других элементов с подвижным ходом, используют дюралеввые трубы и короба и стали, которые готовят самостоятельно. Электромотор поднимает стальной стержень и крышку люка до стопора, который фиксирует её до 90 градусов, не давая двигаться дальше.

Процедура закрытия происходит в обратном порядке. Для подачи сигнала к открытию или закрытию используется тумблер с кнопками. Сборка конструкции не сложная, в среднем это может занять 4-5 часов.

Откидной электропривод

Этот типа конструкции дороже прочих, но и надёжность его в разы выше. Нужно обеспечить крышке достаточное пространство для сдвига. Как минимум, оно должно равняться размерам самой крышки. Сам сдвиг является автоматическим.

Дверца в подвал ставится на ролики, материал крышки – металл. Открытие и закрытие делается электромоторами. Один из них – основной, а второй делается запасным, если первый вдруг будет с неполадками.

Принцип действия очень прост – через кнопку направляется сигнал двигателю, который начинает вращение, и конструкция приходит в движение. Закрытие происходит аналогичным образом.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Источник

Электропривод для люка крыши

Каталог
Настенные люки
Напольные люки
Люки под покраску
Другие товары

• Сантехнические люки
• Лестницы чердачные
• Металлические лестницы
• Вентиляционные решётки
• Вентиляционные решётки с обратным клапаном

Каталог
Настенные люки
Напольные люки
Сантехнические люки
Люки под покраску
Другие товары

• Лестницы чердачные
• Металлические лестницы
• Вентиляционные решётки
• Вентиляционные решётки с обратным клапаном

О компании
Доставка и оплата
Монтаж
Часто задаваевые вопросы
Отзывы

Из чего сделан:
Люк в подвал с электроприводом сделан из 5-ти миллиметровой стали. По периметру идет резиновый уплотнитель, который не пропускает холод и влагу на верхние этажи. Дверца люка имеет центровочные направляющие. Количество ребер жесткости на дверке зависит от размера люка и от желаний заказчика. Стальной фиксатор не позволит дверце люка неожиданно упасть и закрыться.

В комплект входят:

блок питания;
пульт открытия и закрытия дверцы;
подъемные механизмы — актуаторы (количество зависит от размера);
контроллер (клавиша) открытия и закрытия дверцы.

Заказать услуги монтажа под ключ

Источник

Электроприводы для люков

Содержание

1 Назначение
2 Классификация
3 Дополнительная информация
- 3.1 Вклад участника:

Назначение

С целью повышения комфортности и безопасности эксплуатации жилых, промышленных и офисных зданий все больше применяются автоматические системы проветривания помещений и дымоудаления. Для этого на крышах зданий или на стенах под кровлей устанавливаются люки , которые приводятся в действие специальными приводами , которые могут в свою очередь быть интегрированы в автоматическую систему дымоудаления или проветривания здания.

Приводы для люков служат для открывания и закрывания тяжелых створок. Для этого они должны обладать большой надежностью и обеспечивать достаточное усилие для управления тяжелыми створками. Самым оптимальным типом привода является реечный привод. Рабочим элементом такого привода является зубчатая рейка. Зубчатый редуктор, распложенный на валу электродвигателя соединен с рейкой и преобразует вращение вала в возвратно-поступательное движение рейки. Данные приводы устанавливаются на люки, расположенные на горизонтальной или наклонной поверхности, а так же на вертикальных поверхностях.

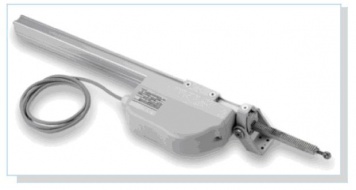

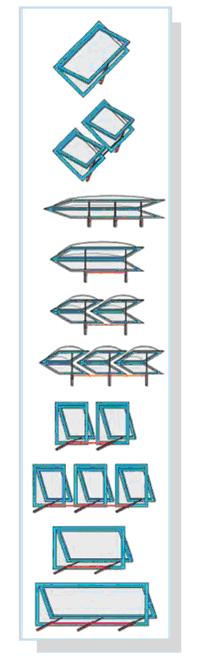

Реечный привод	Пример использования реечных приводвов

Напряжение питания 220 В переменного или 24 В постоянного тока , толкающее усилие до 100 кг. Рабочий ход рейки от 100 до 2000 мм в зависимости от конструктивного исполнения. Приводы с напряжением питания 24 В предназначены для интегрирования в автоматическую систему проветривания или дымоудаления.

В зависимости отрасположения и размеров люков возможно использование одного привода для управления одной, двумя или тремя люками. Двойные и тройные приводы могут так же устанавливаться на одну широкую створку для обеспечения плотного прижима люка.

Классификация

Реечные приводы для люков классифицируются:

по напряжению питания — 220В переменного тока или 24 В постоянного тока
по величине хода рабочегоэлемента — от 150 до 2000 мм
по усилию привода — от 50 до 100 кг
по количеству рабочих элементов — однарный, двойной, тройной


Одинарный	Двойной	Тройной

Реечные приводы для люков имеют повышенную степень защиты от влаги IP55 или IP65.

»»»Специальные приводы для люков дымоудаления

Реечные приводы для люков дымоудаления представляют собой стандартные реечные приводы но в специальном исполнении: в них предусмотрена защита против обратного хода. Это сделано для того, чтобы люк выполнил свою функцию дымоудаления несмотря на то,что на него будет действовать внешняя повышенная нагрузка, которая будет стремиться закрыть люк.

Дополнительная информация

Дополнительную информацию можно получить по ссылке
